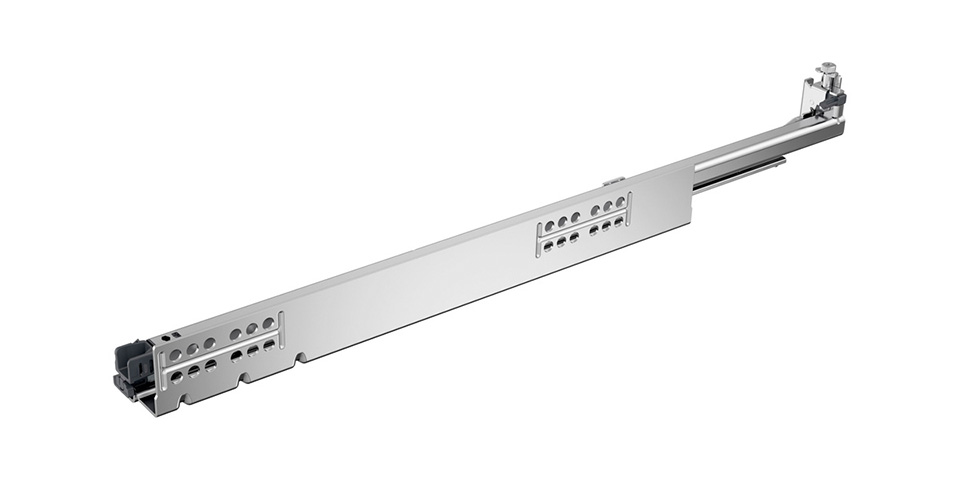

HETTICH 9332654 Quadro 5D V6 sortie totale 420mm/30kg EB21 SiSy P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des cotés de tiroir jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et en latéral (a commander séparément - voir gamme associée).

Amortissement intégré systeme silencieux (SiSy) avec possibilité d'ajouter des modules Push To Open Silent (PTOs, a acheter séparément - voir gamme associée) pour une ouverture sans poignée avec fermeture amortie. Pour le systeme PTOs, il est recommandé d’utiliser un arbre de synchronisation, les adaptateurs de synchronisation sont inclus dans les modules PTOs. Pour des caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs reliés via une synchronisation multiple PTOs supplémentaire.

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), vous pouvez utiliser un support d’étagere coulissante et éventuellement aussi un dispositif de blocage de l’étagere coulissante.

Tous les réglages se font sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade de tiroir sont identiques lors de l’utilisation de sorties partielles ou de sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et charge utile de la sortie, largeur d’encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom du catalogue.

Informations détaillées : Hettich eKatalog
