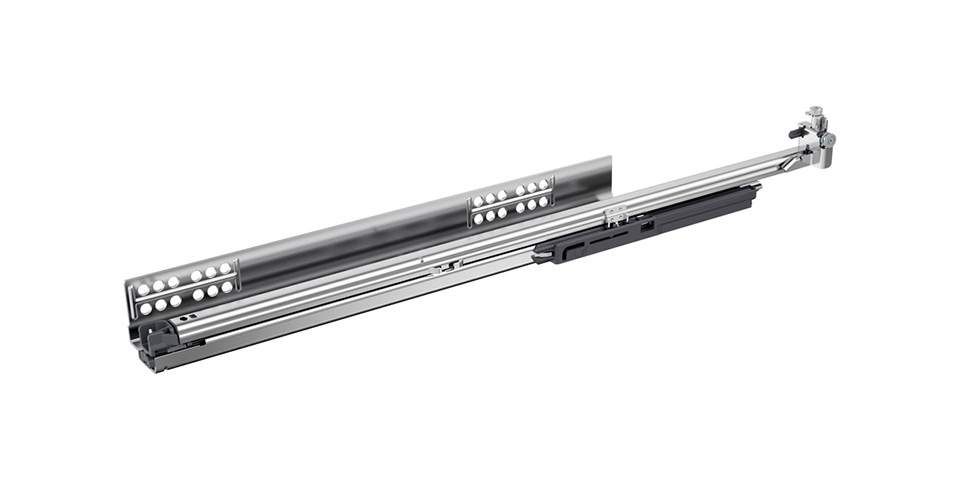

HETTICH 9332653 Quadro 5D V6 sortie totale 420mm/30kg EB21 SiSy L

Sortie totale Quadro V6 5D pour tiroir en bois avec une épaisseur de côtés du tiroir jusqu'a 16mm (EB21), réglage de profondeur intégré, réglage d’inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D a réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Amortissement intégré systeme silencieux (SiSy) avec possibilité de compléter par des modules Push To Open Silent (PTOs, a commander séparément - voir assortiment associé) pour extension a une ouverture sans poignée avec fermeture amortie. Pour le systeme PTOs, il est recommandé d’utiliser un arbre de synchronisation, les adaptateurs de synchronisation sont inclus dans les modules PTOs. Pour des corps extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée des tiroirs ainsi reliés en utilisant une synchronisation multiple supplémentaire des PTOs.

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), on peut utiliser un support pour étagere coulissante et éventuellement aussi un verrouillage pour étagere coulissante.

Tous les réglages se font sans outil : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des sorties partielles et sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge du tiroir coulissant, largeur d’assemblage EB, fonctions confort intégrées dans le tiroir coulissant (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de l’assortiment.

Informations détaillées : Hettich eKatalog
