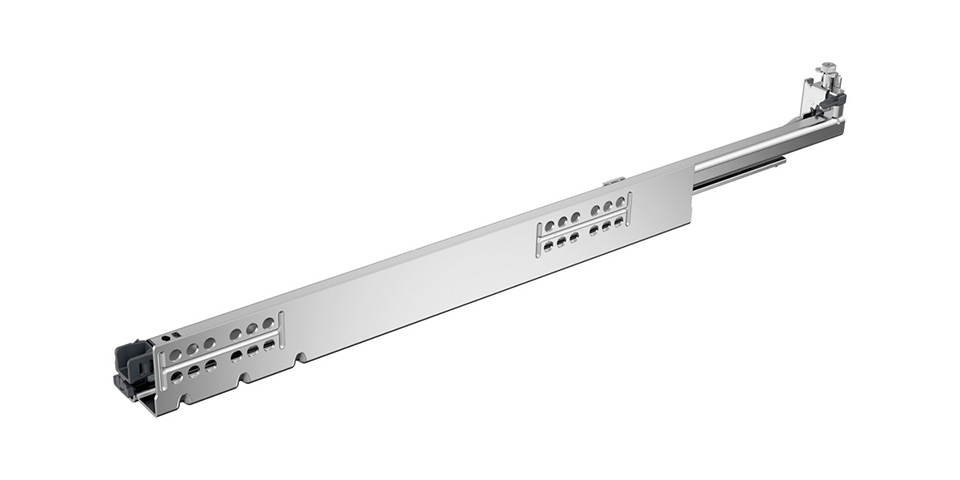

HETTICH 9332650 Quadro 5D V6 sortie totale 380mm/30kg EB21 SiSy P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des flancs jusqu’a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par glissement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Amortisseur intégré systeme silencieux (SiSy) avec possibilité d’ajout de modules Push To Open Silent (PTOs, a acheter séparément - voir assortiment associé) pour extension a une ouverture sans poignée avec fermeture amortie. Pour le systeme PTOs, il est recommandé d’utiliser un arbre de synchronisation, les adaptateurs de synchronisation sont inclus dans le pack des modules PTOs. Pour les caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée des tiroirs ainsi reliés grâce a une synchronisation PTOs multiple supplémentaire.

Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans un caisson), vous pouvez utiliser un support pour étagere coulissante et éventuellement aussi un dispositif de verrouillage pour étagere coulissante.

Tous les réglages s’effectuent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade de tiroir sont identiques lors de l’utilisation de sorties partielles ou sorties totales Quadro avec montage par glissement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d’encastrement EB, fonction confort intégrée dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir désignation de l’assortiment.

Informations détaillées : Hettich eKatalog
