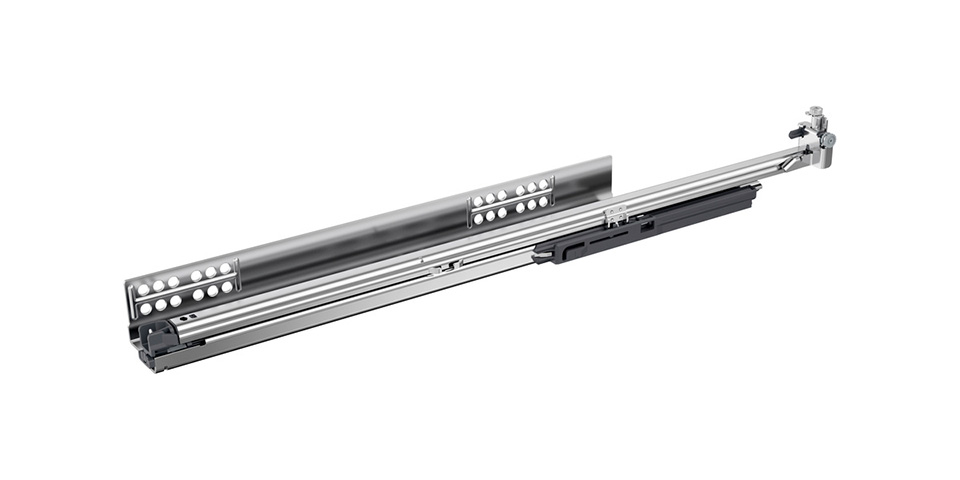

HETTICH 9332645 Quadro 5D V6 sortie totale 320mm/30kg EB21 SiSy L

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des flancs du tiroir jusqu’a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Amortissement intégré systeme silencieux (SiSy) avec possibilité d’ajouter des modules Push To Open Silent (PTOs, a acheter séparément - voir assortiment associé) pour extension a une ouverture sans poignée avec un freinage amorti a la fermeture. Pour le systeme PTOs, il est recommandé d’utiliser un arbre de synchronisation, les adaptateurs de synchronisation sont inclus dans le pack des modules PTOs. Pour les corpus extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs ainsi reliés par une synchronisation multiple supplémentaire PTOs.

Pour la création d’une étagere coulissante (par ex. pour encastrer une machine a café, un robot, une imprimante, etc. dans le corpus), il est possible d’utiliser un support d’étagere coulissante et éventuellement également un blocage d’étagere coulissante.

Tous les réglages se réalisent sans outils : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corpus, du tiroir et de la façade du tiroir sont identiques pour l’utilisation des sorties partielles ou sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d’encastrement EB, fonction de confort intégrée dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de l’assortiment.

Informations détaillées : Hettich eKatalog
