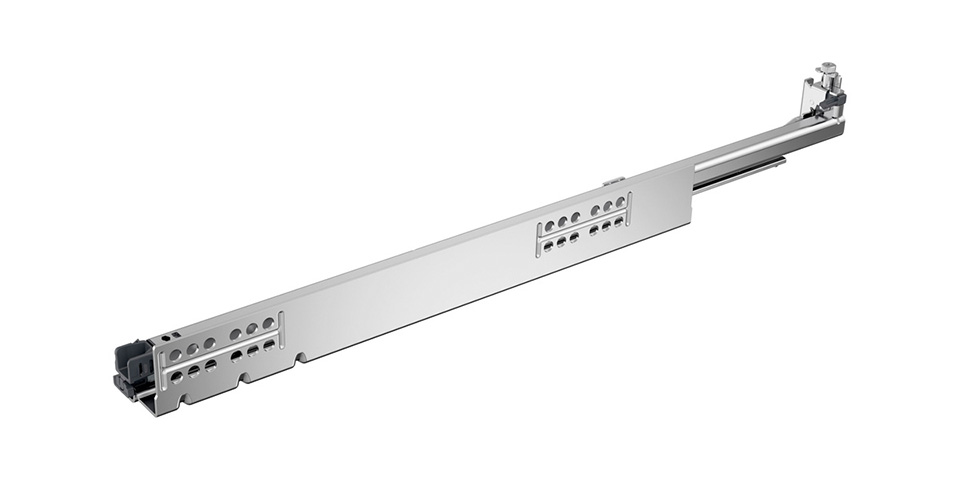

HETTICH 9332640 Quadro 5D V6 sortie totale 250mm/30kg EB21 SiSy P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des flancs du tiroir jusqu'a 16mm (EB21), réglage de profondeur intégré, réglage d’inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir gamme associée).

Amortissement intégré systeme silencieux (SiSy) avec possibilité d’ajouter des modules Push To Open Silent (PTOs, a acheter séparément - voir gamme associée) pour extension a l’ouverture sans poignées avec fermeture amortie. Pour le systeme PTOs, il est recommandé d’utiliser un arbre de synchronisation, les adaptateurs de synchronisation sont inclus dans les modules PTOs. Pour des corps extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs reliés en utilisant une synchronisation multiple PTOs additionnelle.

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans un corps), il est possible d’utiliser un support d’étagere coulissante et éventuellement également un dispositif de verrouillage de l’étagere coulissante.

Tous les réglages se font sans outils :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation de sorties partielles ou sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur incorporée EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir dénomination de la gamme.

Informations détaillées : Hettich eKatalog
