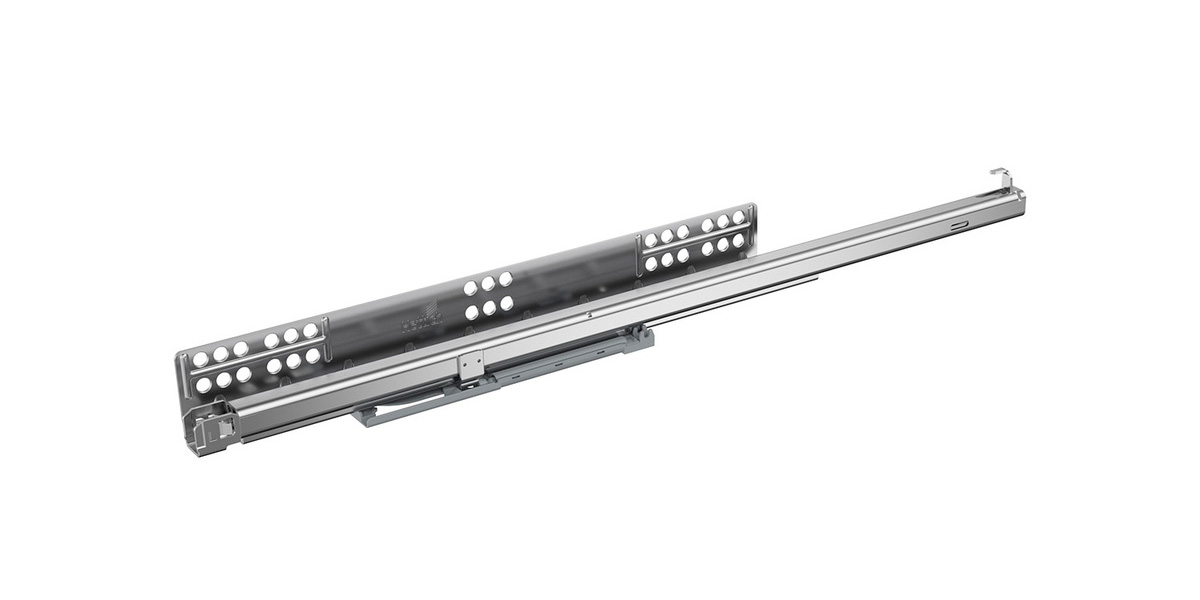

HETTICH 9319341 Quadro 25 2D extension partielle 550mm/25kg EB21 PTO L

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des parois latérales du tiroir jusqu’a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour les caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs reliés en utilisant une synchronisation multiple supplémentaire PTO.

Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), il est possible d’utiliser un support pour étagere coulissante.

Tous les réglages s’effectuent sans outil : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade de tiroir sont identiques lors de l’utilisation des extensions partielles ou sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d’encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de l’assortiment.

Informations détaillées : Hettich eKatalog
