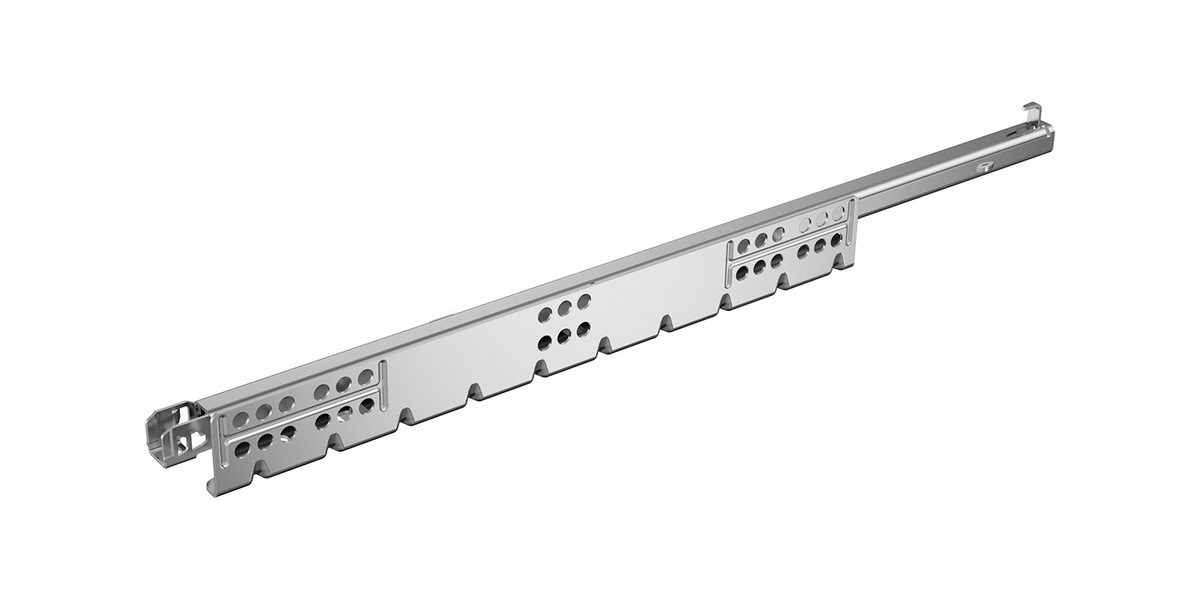

HETTICH 9319340 Quadro 25 2D extension partielle 520mm/25kg EB21 PTO P

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D offrant un réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (adaptateurs de synchronisation a commander séparément). Pour les corps extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs reliés en utilisant une synchronisation multiple supplémentaire PTO.

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante etc. dans le caisson), on peut utiliser un support d’étagere coulissante.

Tous les réglages s’effectuent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles et des sorties totales Quadro avec montage par emboîtement.

Type d’extension, longueur nominale et capacité de charge de l’extension, largeur d’encastrement EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de l’assortiment.

Informations détaillées : Hettich eCatalogue
