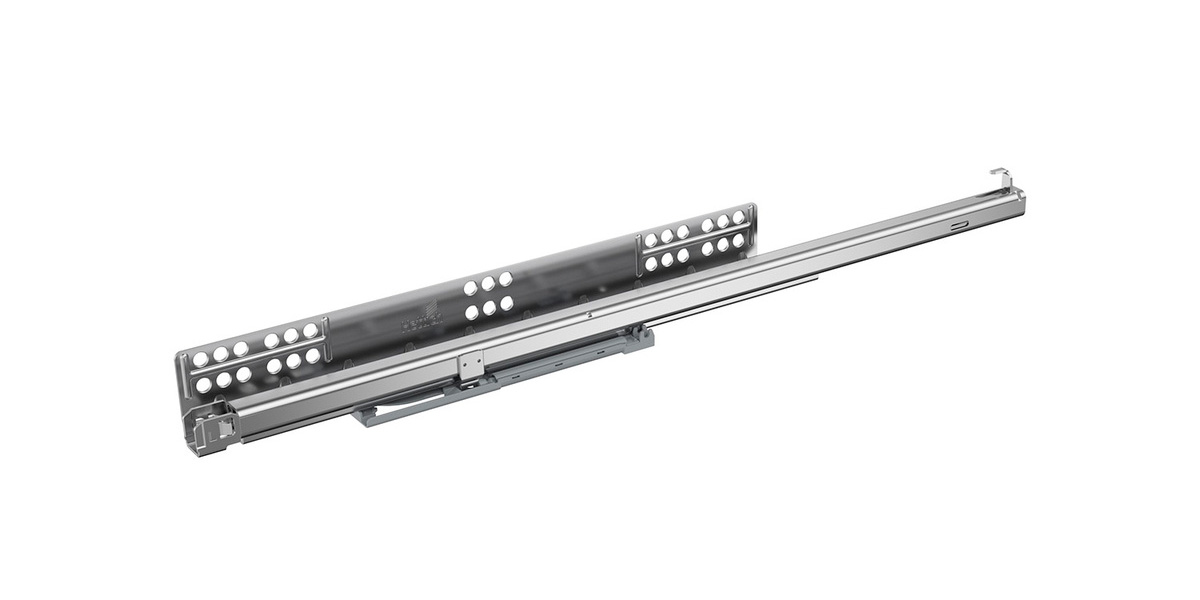

HETTICH 9319339 Quadro 25 2D extension partielle 520mm/25kg EB21 PTO L

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par glissement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour des caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs combinés en utilisant une synchronisation multiple PTO supplémentaire.

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), il est possible d’utiliser un support d’étagere coulissante.

Tous les réglages se réalisent sans outil: - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles ou sorties totales Quadro avec montage par glissement.

Type d’extension, longueur nominale et capacité de charge de l’extension, largeur encastrable EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industriel gauche/droite ou paire) voir dénomination de l’assortiment.

Informations détaillées : Hettich eCatalogue
