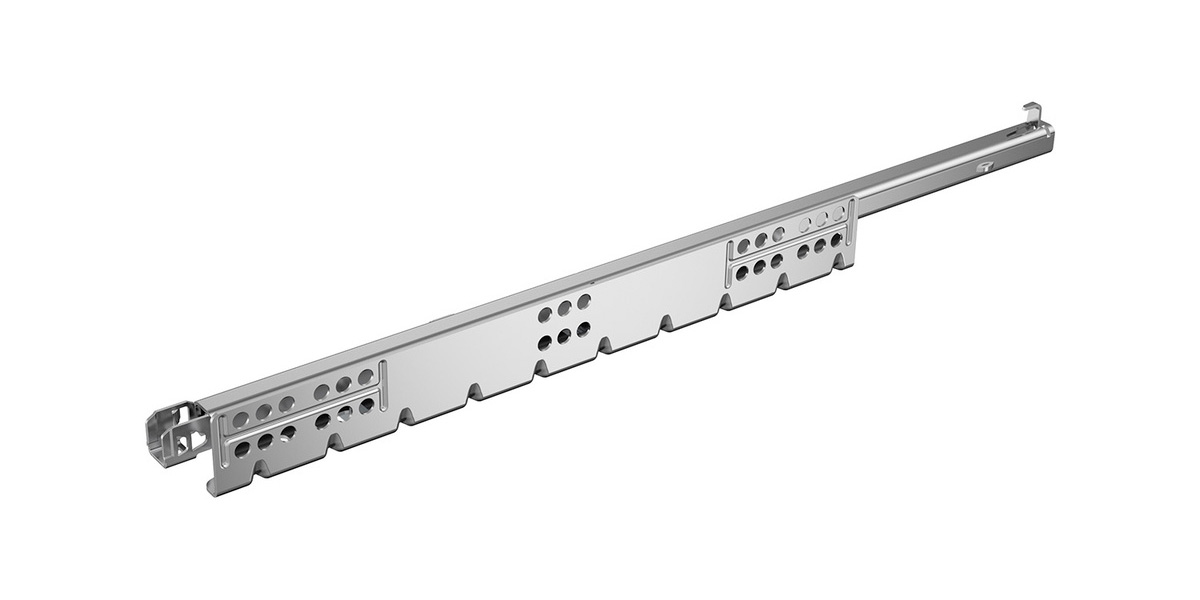

HETTICH 9319332 Quadro 25 2D extension partielle 420mm/25kg EB21 PTO P
Extension partielle Quadro 25 2D pour tiroir en bois avec une épaisseur des parois latérales du tiroir jusqu'a 16 mm (EB21), réglage de la profondeur intégré, réglage de l'inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir gamme associée).
Ouverture sans poignée Push To Open (PTO) intégrée. Pour le systeme PTO, il est recommandé d'utiliser un arbre de synchronisation (adaptateurs de synchronisation a acheter séparément). Pour des caissons extra larges, il est possible d'utiliser une face commune sur deux tiroirs et d'activer simultanément l'ouverture sans poignée de ces tiroirs reliés a l'aide d'une synchronisation PTO multiple supplémentaire.
Pour créer une étagere extensible (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans un caisson), il est possible d'utiliser un support d’étagere extensible.
Tous les réglages se réalisent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles et totales Quadro avec montage par emboîtement.
Type d’extension, longueur nominale et capacité de charge de l’extension, largeur de pose EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de la gamme.
Informations détaillées : Hettich eKatalog
