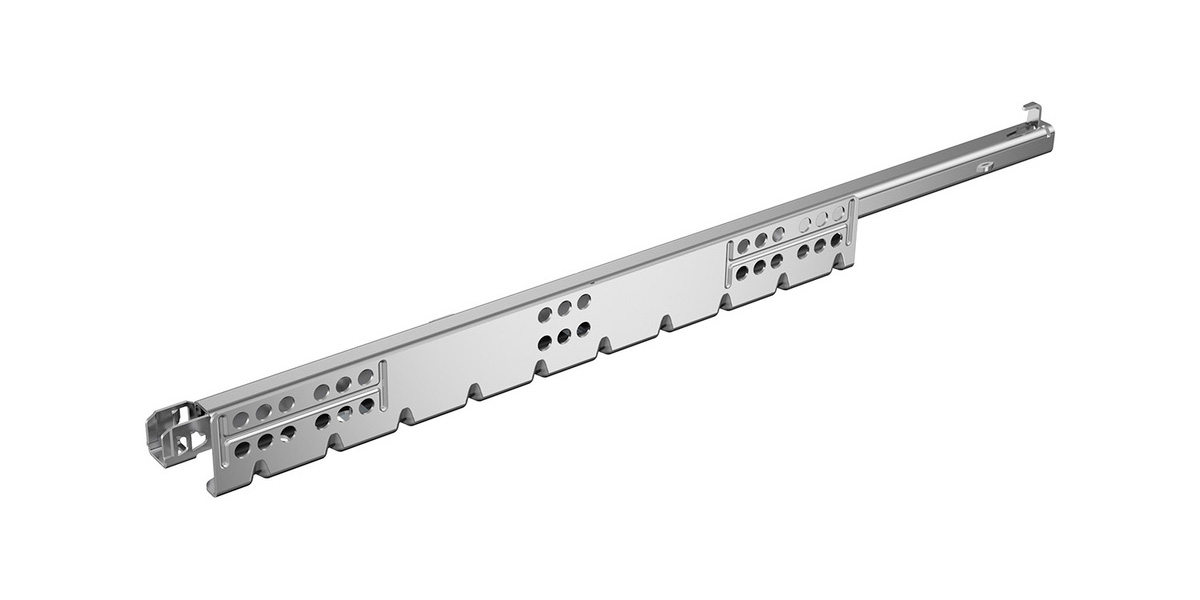

HETTICH 9319330 Quadro 25 2D extension partielle 400mm/25kg EB21 PTO P
Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).
Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d'utiliser un arbre de synchronisation (adaptateurs de synchronisation a acheter séparément). Pour des corps extra larges, il est possible d'utiliser une façade commune sur deux tiroirs et d'activer en meme temps l'ouverture sans poignée de ces tiroirs ainsi reliés en utilisant une synchronisation PTO multiple supplémentaire.
Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), il est possible d'utiliser un support d’étagere coulissante.
Tous les réglages se font sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du corps, du tiroir et de la façade de tiroir sont identiques pour l'utilisation des extensions partielles ou sorties totales Quadro avec montage par emboîtement.
Type d'extension, longueur nominale et capacité de charge de l'extension, largeur d'encastrement EB, fonctions confort intégrées dans l'extension (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir le nom de l'assortiment.
Informations détaillées : Hettich eKatalog
