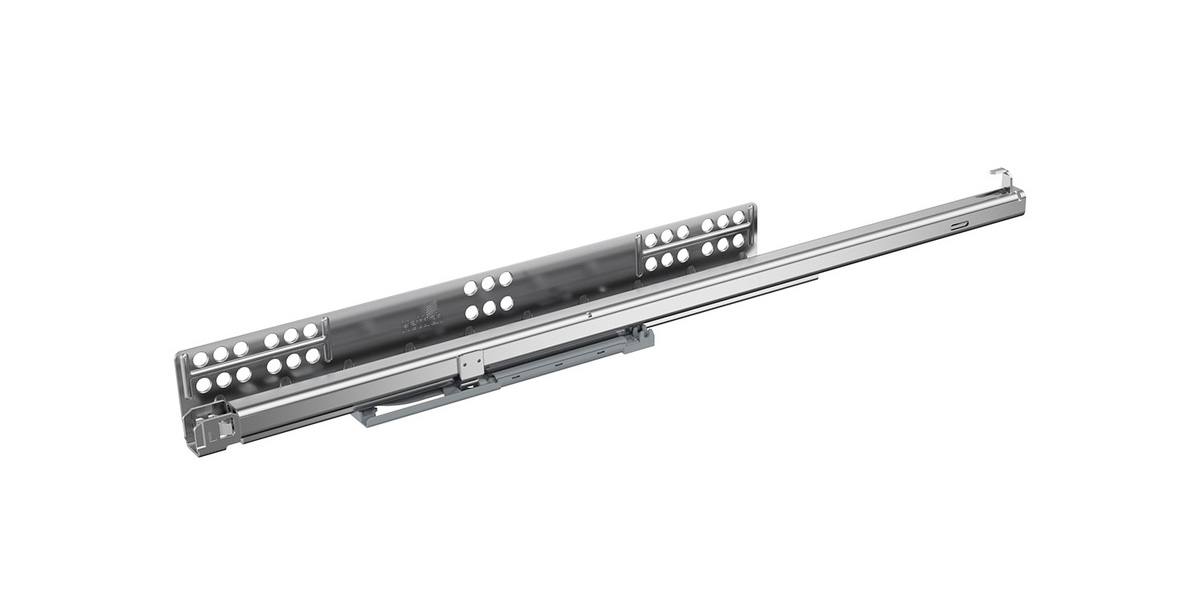

HETTICH 9319311 Quadro 25 2D extension partielle 270mm/25kg EB21 PTO L
Extension partielle Quadro 25 2D pour tiroir en bois avec une épaisseur des côtés du tiroir jusqu’a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément – voir assortiment associé).
Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour des corps extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée des tiroirs ainsi reliés grâce a une synchronisation multiple PTO supplémentaire.
Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans un corps), un support d’étagere coulissante peut etre utilisé.
Tous les réglages se font sans outil :
- réglage en hauteur +3 mm
- réglage latéral +1,5/-1,5 mm
- réglage de profondeur +2/-1 mm
- réglage d’inclinaison +4 mm
- réglage radial +1,5/-1,5 mm
Les dimensions du corps, du tiroir et de la façade sont identiques lors de l’utilisation des extensions partielles et des sorties totales Quadro avec montage par emboîtement.
Type d’extension, longueur nominale et capacité de charge de l’extension, largeur d’encastrement EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir le nom de l’assortiment.
Informations détaillées : Hettich eKatalog
