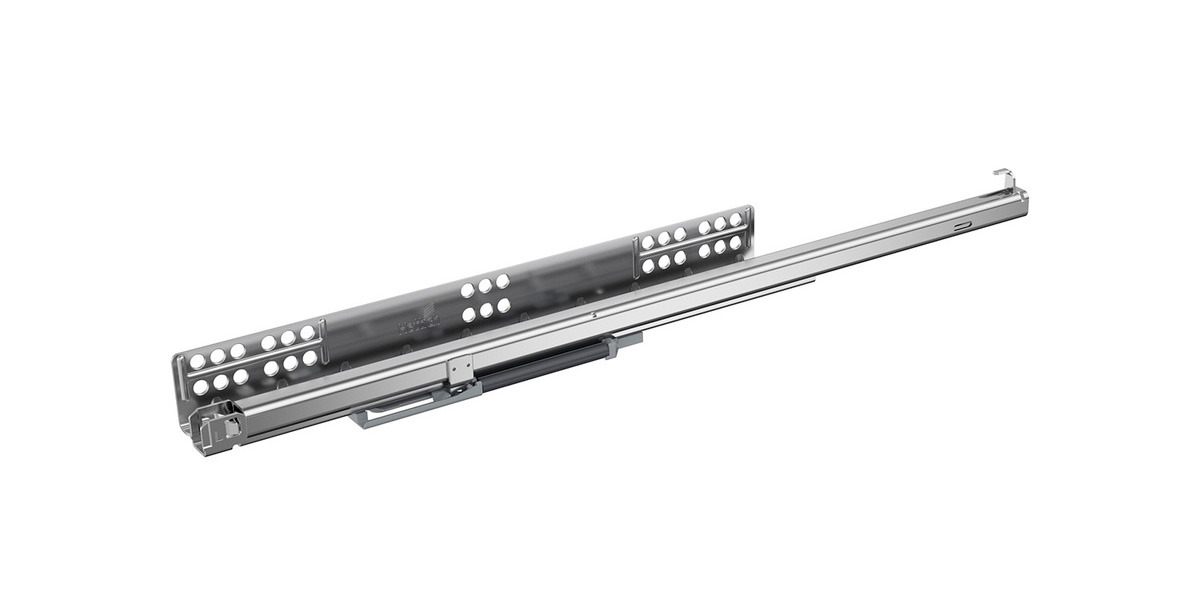

HETTICH 9318539 Quadro 25 2D extension partielle 500mm/25kg EB21 SiSy L

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des parois latérales du tiroir jusqu’a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (doit etre commandé séparément - voir gamme associée).

Amortissement intégré a la fermeture systeme silencieux (SiSy).

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le meuble), un support d’étagere coulissante peut etre utilisé.

Tous les réglages se font sans outil : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade sont identiques lors de l’utilisation des extensions partielles et sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge du tiroir, largeur encastrable EB, fonctions confort intégrées dans le tiroir (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir nom de la gamme.

Informations détaillées : Hettich eCatalogue
