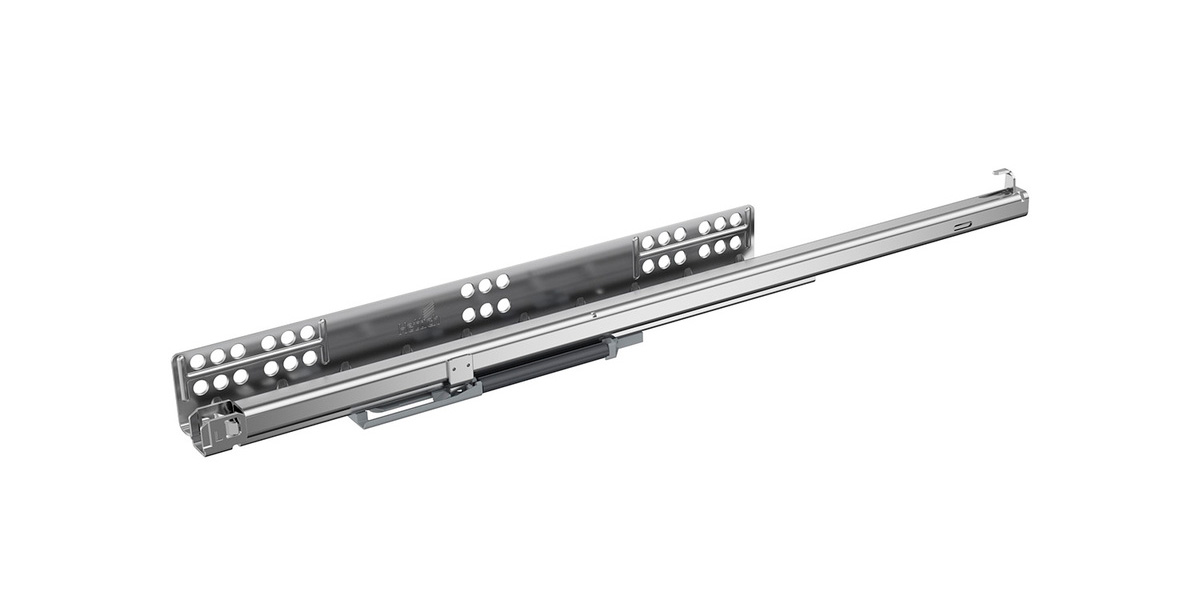

HETTICH 9318537 Quadro 25 2D extension partielle 480mm/25kg EB21 SiSy L
Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D a réglage en hauteur et latéral (a commander séparément - voir gamme associée).
Amortissement intégré a la fermeture systeme silencieux (SiSy).
Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans un corps), on peut utiliser un support pour étagere coulissante.
Tous les réglages se font sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques pour l’utilisation des extensions partielles et sorties totales Quadro avec montage par emboîtement.
Type de sortie, longueur nominale et capacité de charge du tiroir coulissant, largeur encastrée EB, fonctions confort intégrées dans le tiroir coulissant (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir dénomination de la gamme.
Informations détaillées : Hettich eCatalogue
