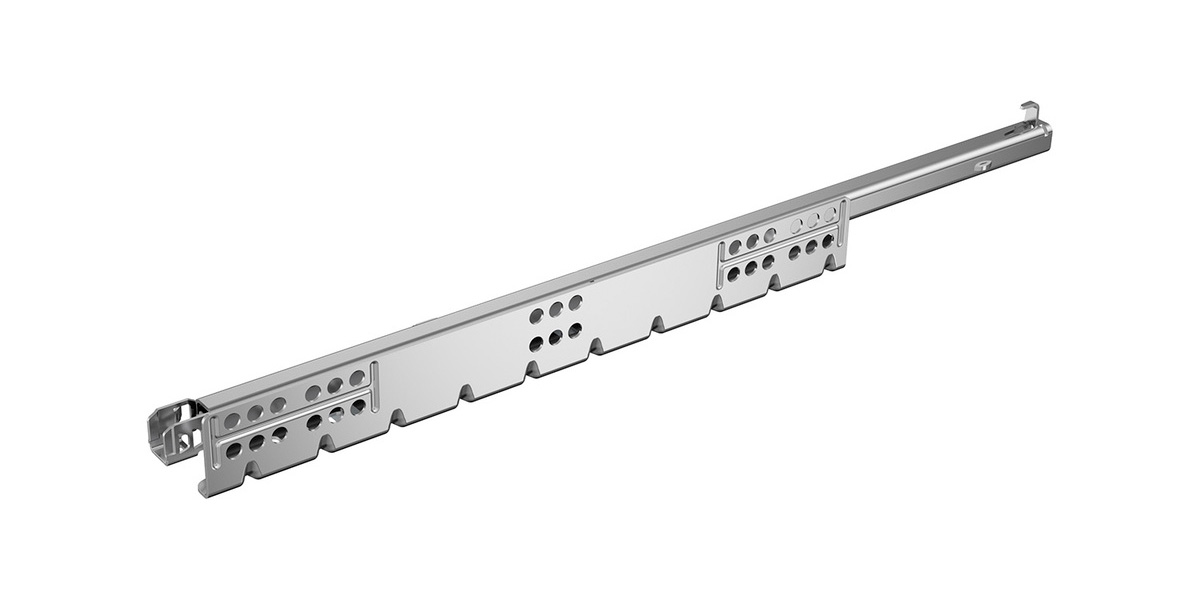

HETTICH 9318530 Quadro 25 2D extension partielle 380mm/25kg EB21 SiSy P

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des flancs du tiroir jusqu’a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D offrant un réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Amortissement intégré lors de la fermeture systeme silencieux (SiSy).

Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), il est possible d’utiliser un support d’étagere coulissante.

Tous les réglages s’effectuent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation d’extensions partielles et d’extensions totales Quadro avec montage par emboîtement.

Type d’extension, longueur nominale et capacité de charge de l’extension, largeur encastrée EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir nom de l’assortiment.

Informations détaillées : Hettich eCatalogue
