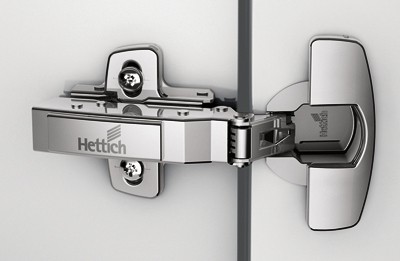

HETTICH 9071208 Sensys 8645i 110° TH53 montage SiSy
Code d'assortiment
129392
Les images sont uniquement à titre d'illustration et peuvent ne pas correspondre à la réalité. Les paramètres de la réalisation réelle sont inclus dans le titre et la description du produit.
Description et paramètres

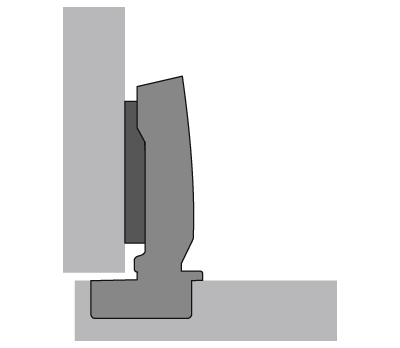

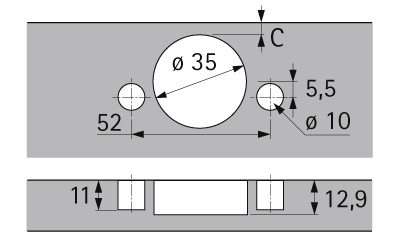

Charniere clip a bol avec amortisseur intégré, a emboutir. Pour épaisseurs de porte 15-22 mm. Diametre du bol 35 mm. Avec ressort. Réglage latéral ± 2 mm, réglage de la profondeur +3 mm / -2 mm, réglage en hauteur via une cale de montage. Bol et cintre : acier nickelé. Cales recommandées : D 1,5 pour vis 106403 ; D 1,5 pour euro 119240. Cache de charniere n°105408 et cache d'équerre n°105425 a commander séparément.
Documents connexes
DocumentationParamètres
| Paramètre | Valeur |
|---|---|

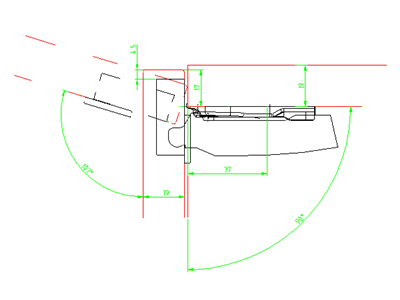

| Angle d’ouverture | 110 |

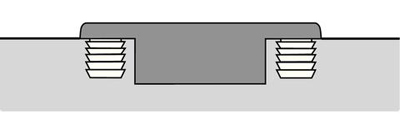

| Montage dans le matériau | Cheville |
| Montage sur support | A clipser |
